Sonos Ace Ultraのバッテリーを交換する

自分でやってみる

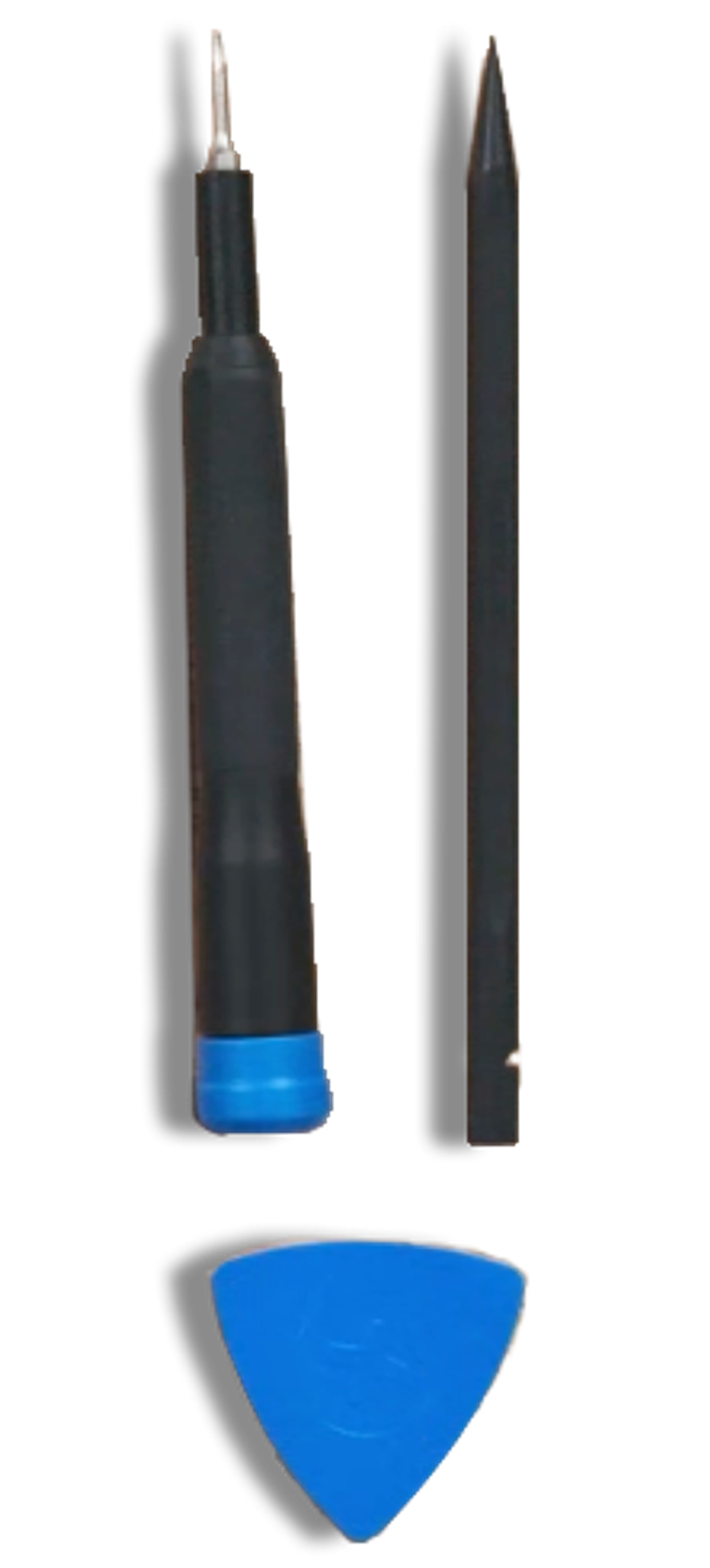

必要な工具 • 上級者向け修理

Sonos Ace Ultraの充電式バッテリーは、 sonos.comウェブサイト このキットにはバッテリーと左側のネジカバーラベルが含まれています。

取り付けに必要な工具は含まれていませんが、 iFixitのこちら​

以下に手順を記載しています。作業を始める前に必ずお読みください。

ビデオによる手順も下記にご用意しています。

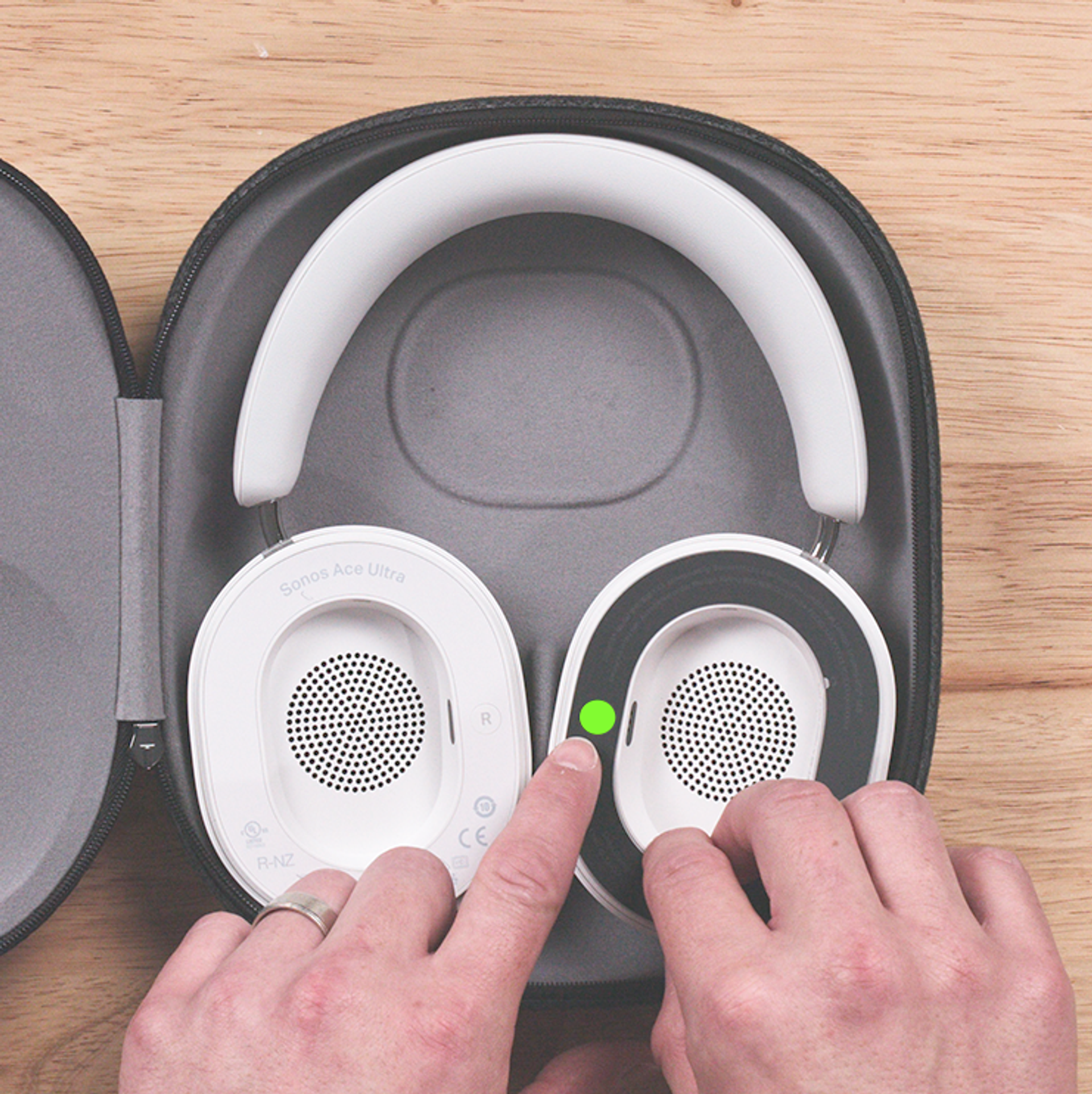

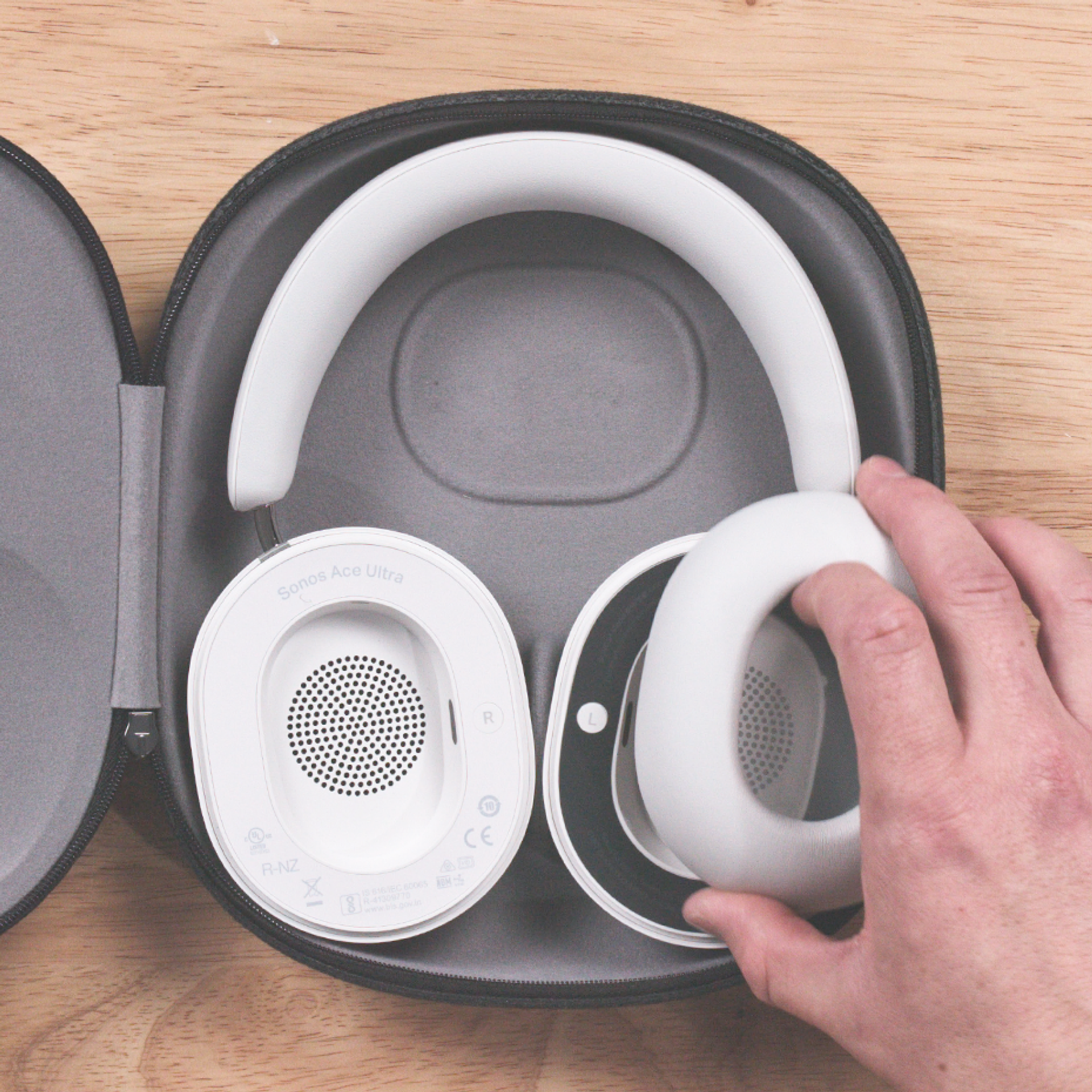

1.イヤーカップ内側のLマークを探して、左側のイヤーカップを特定します。

次に、左側のイヤークッションをやさしく引っ張って取り外します。

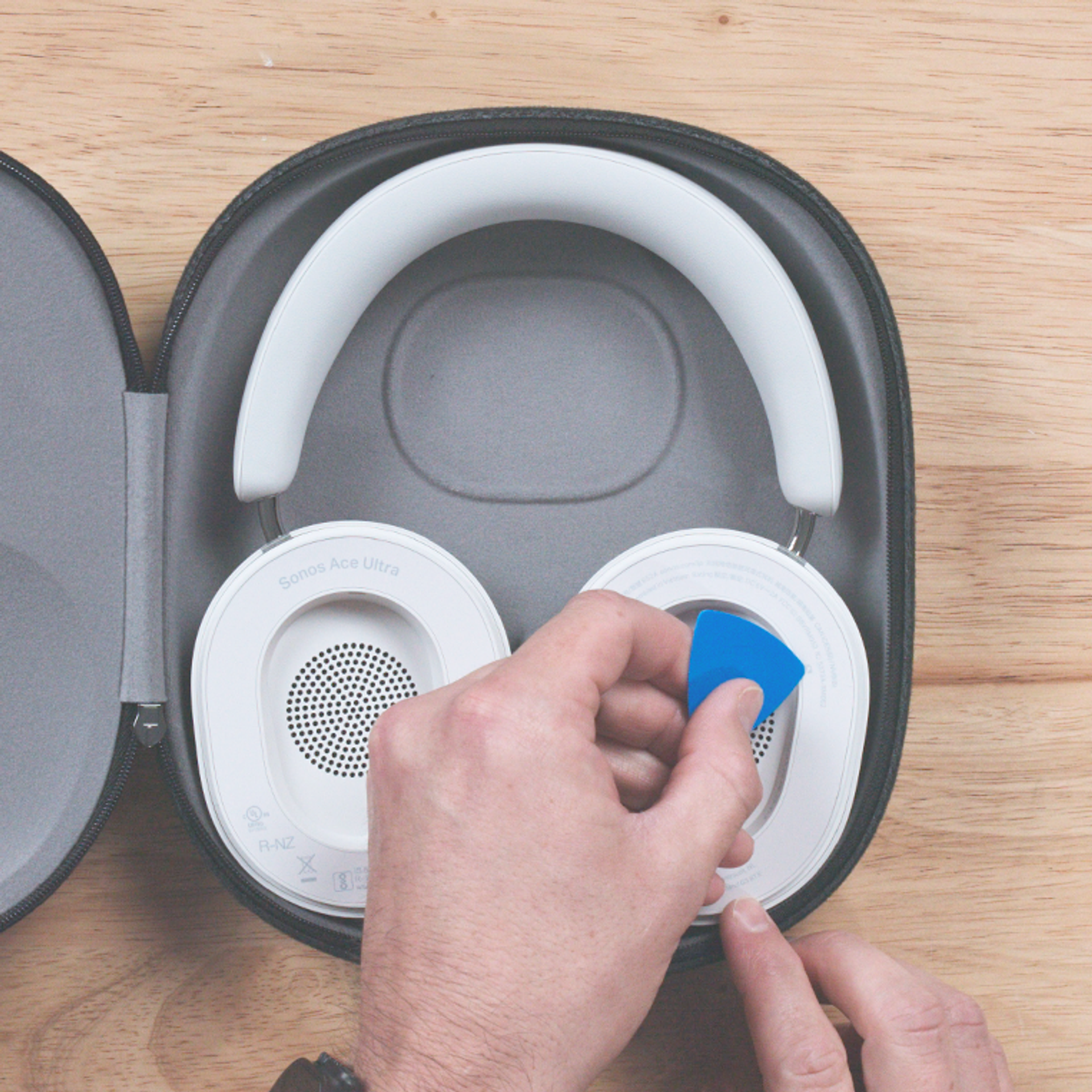

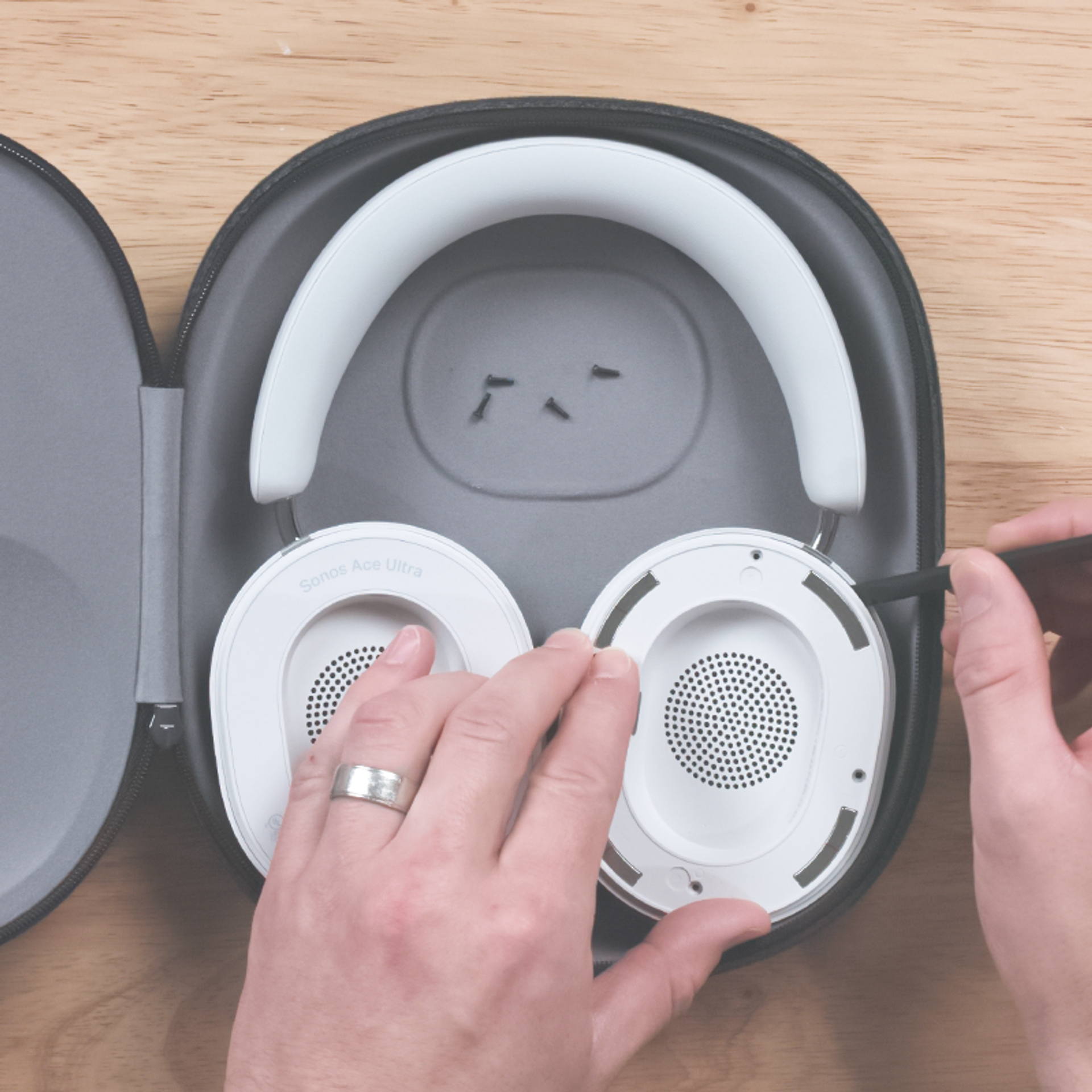

アクセス部分でプラスチック製のオープニングピックを使い、粘着ラベルをはがします。

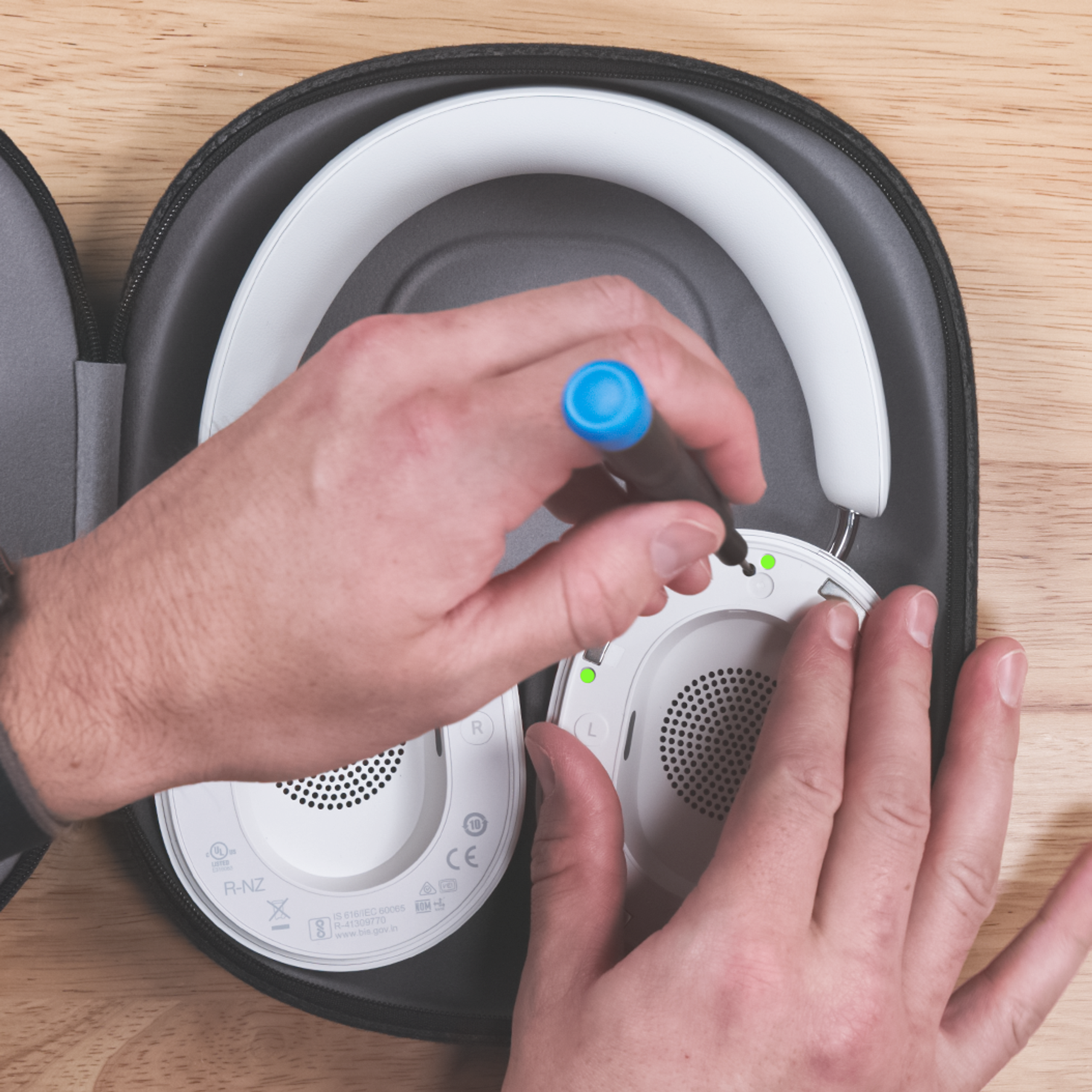

2.下の図で緑色で示された4本のネジをT5トルクスドライバーで取り外します。

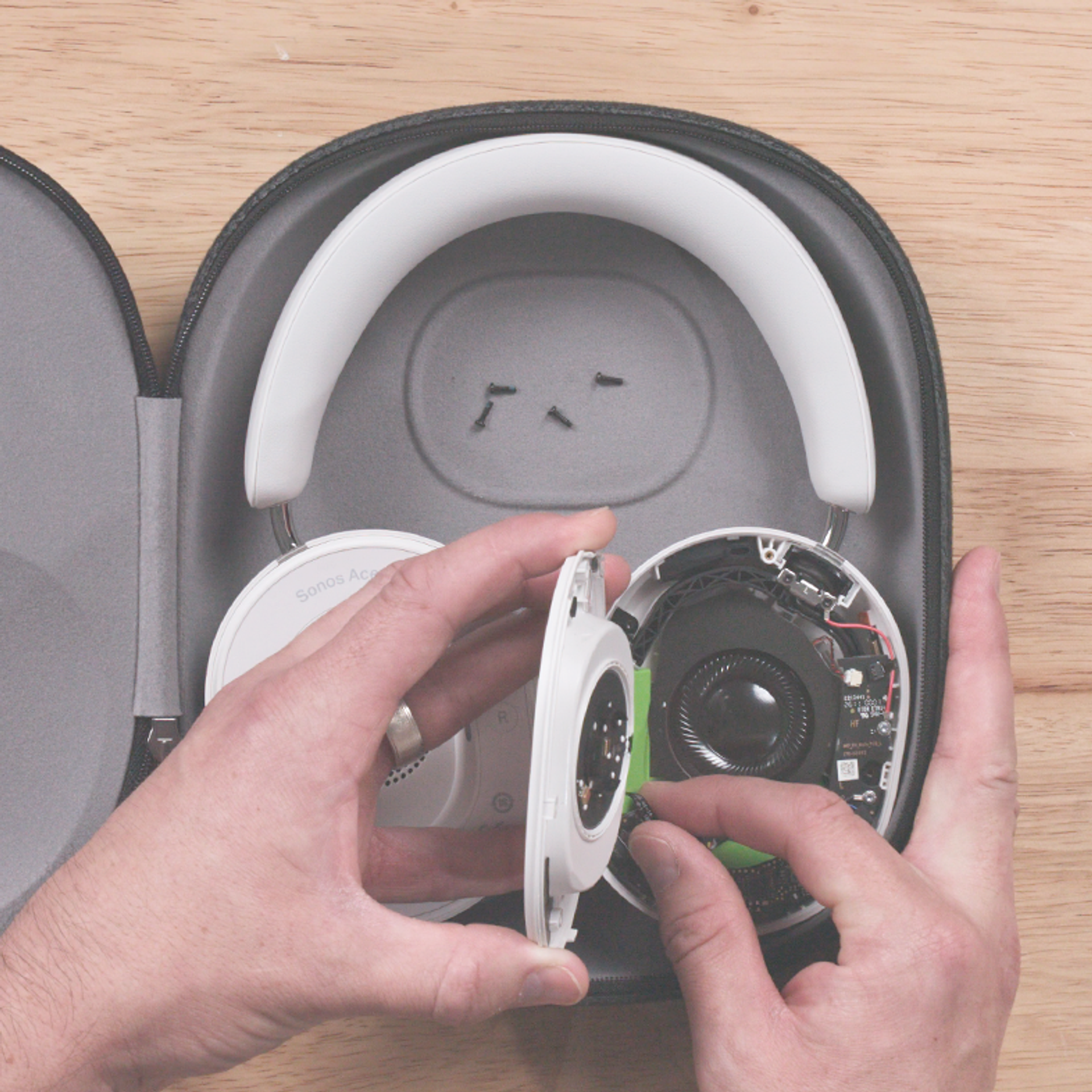

3.スピーカープレートはケーブルで接続されているため、慎重に持ち上げてください。

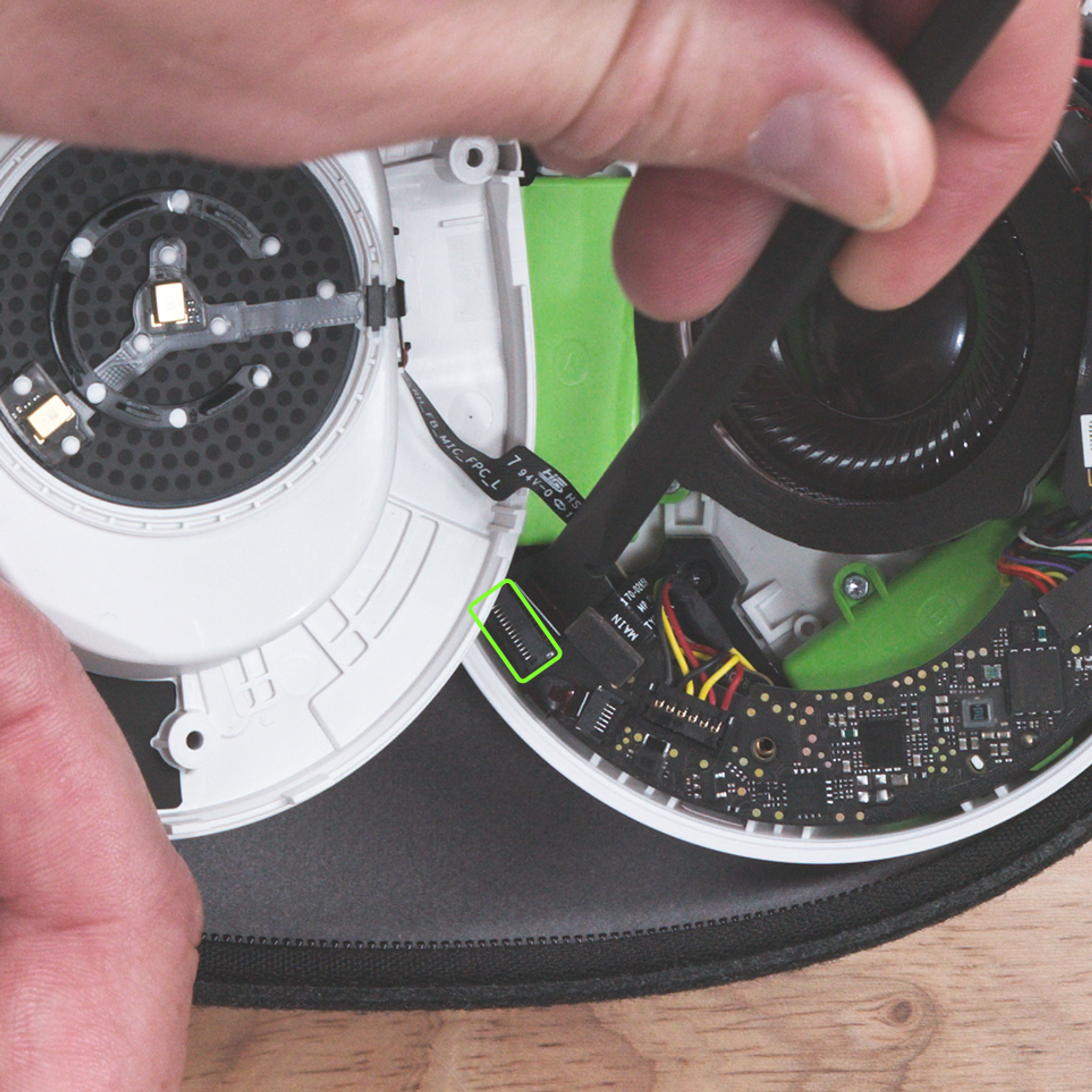

4.ラッチを使い、コネクタをやさしくスライドさせて、スピーカープレートを基板から取り外します。

コネクタを傷つけないように、プラスチック製のスパッジャーを使用してください。

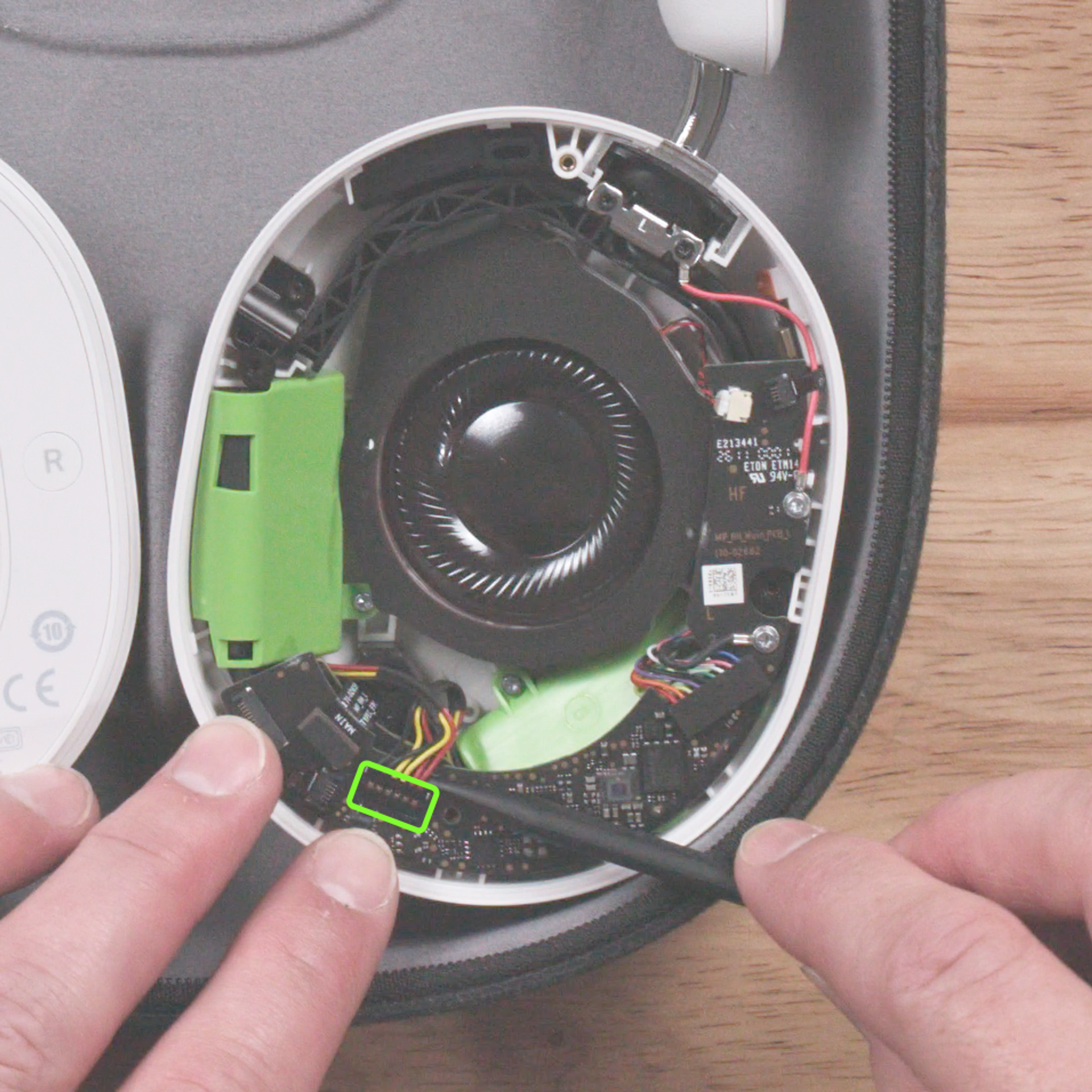

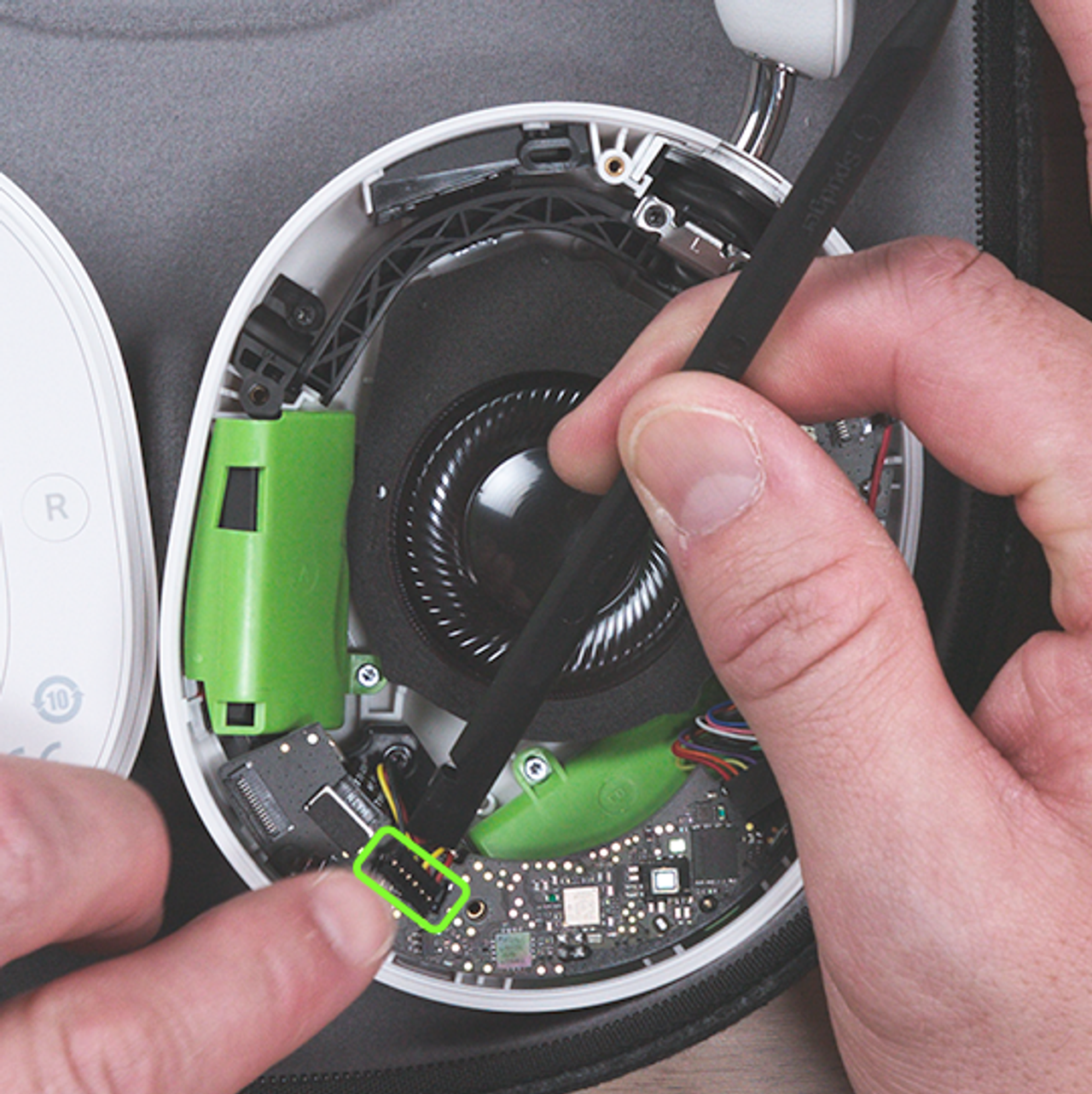

5.バッテリーコネクタを上に引き上げて、慎重に取り外します。

コネクタを傷つけないように、プラスチック製のスパッジャーを使用してください。

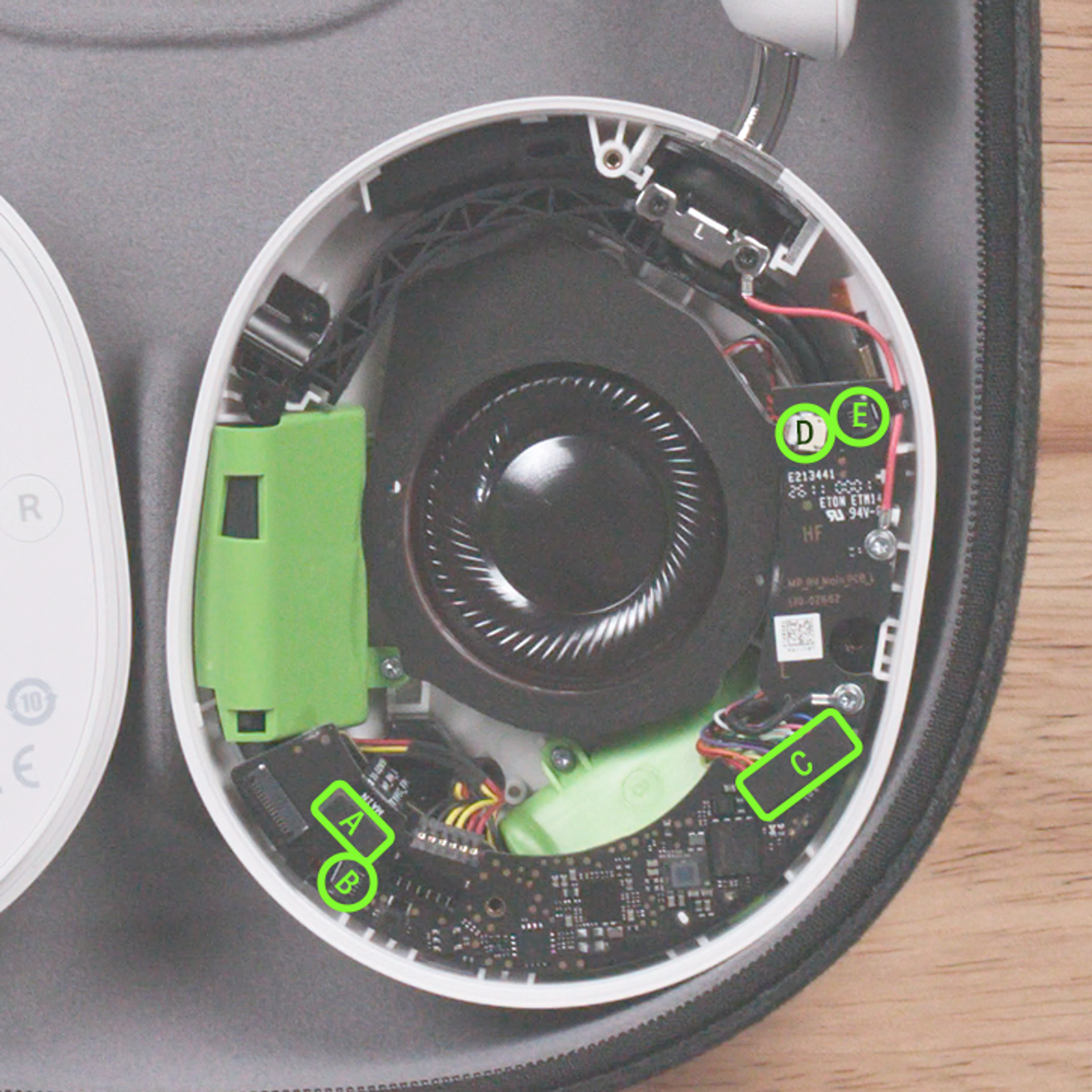

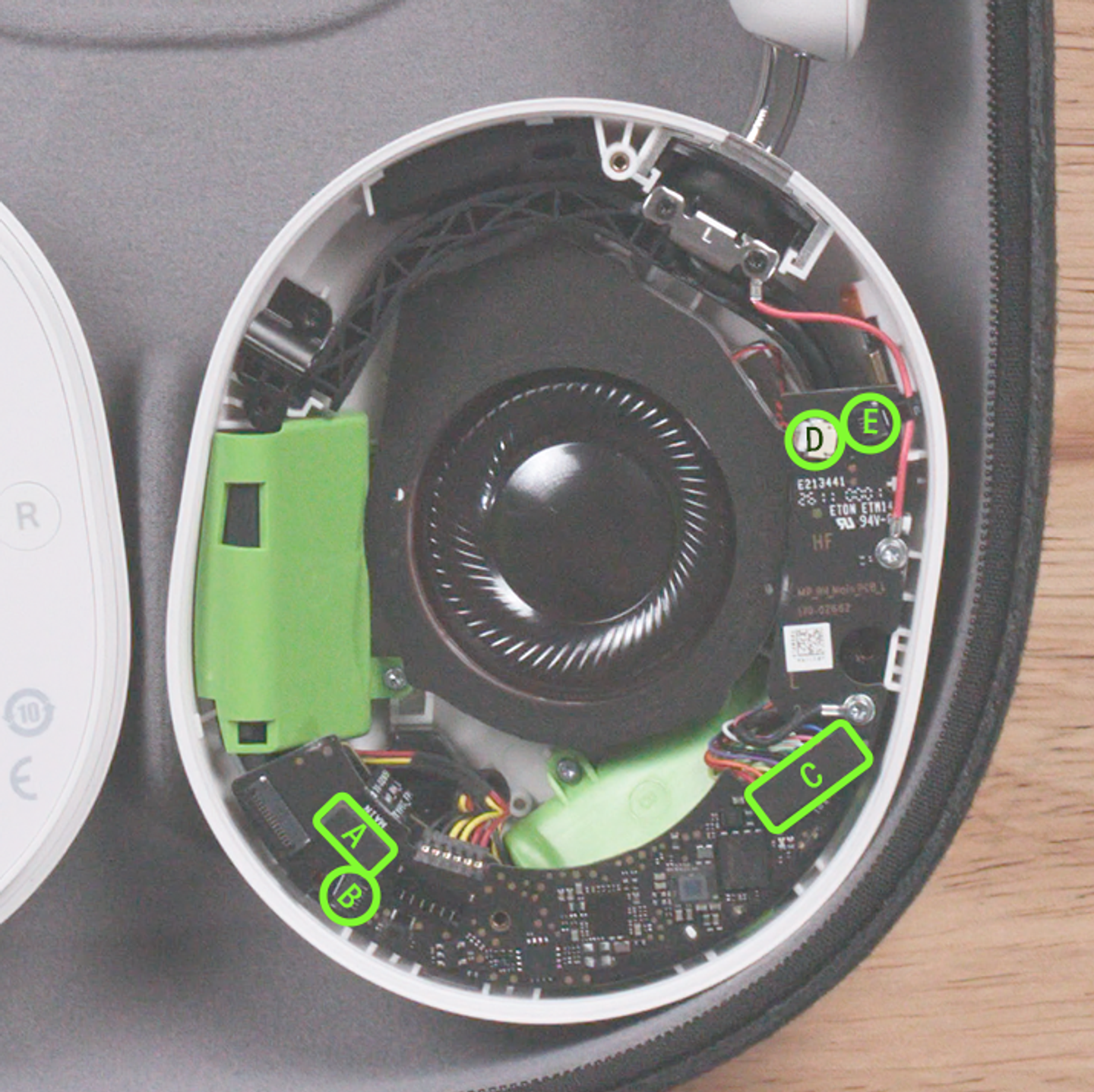

6. 残り5つのコネクターを、引き上げるかスライドして、慎重に外します。

コネクターを傷つけないよう、プラスチック製のスパッジャーを使用してください。

A: 引き上げる

B: ラッチを使い、スライドして外す

C: 引き上げる

D: ラッチを使い、スライドして外す

E: スライドして外す

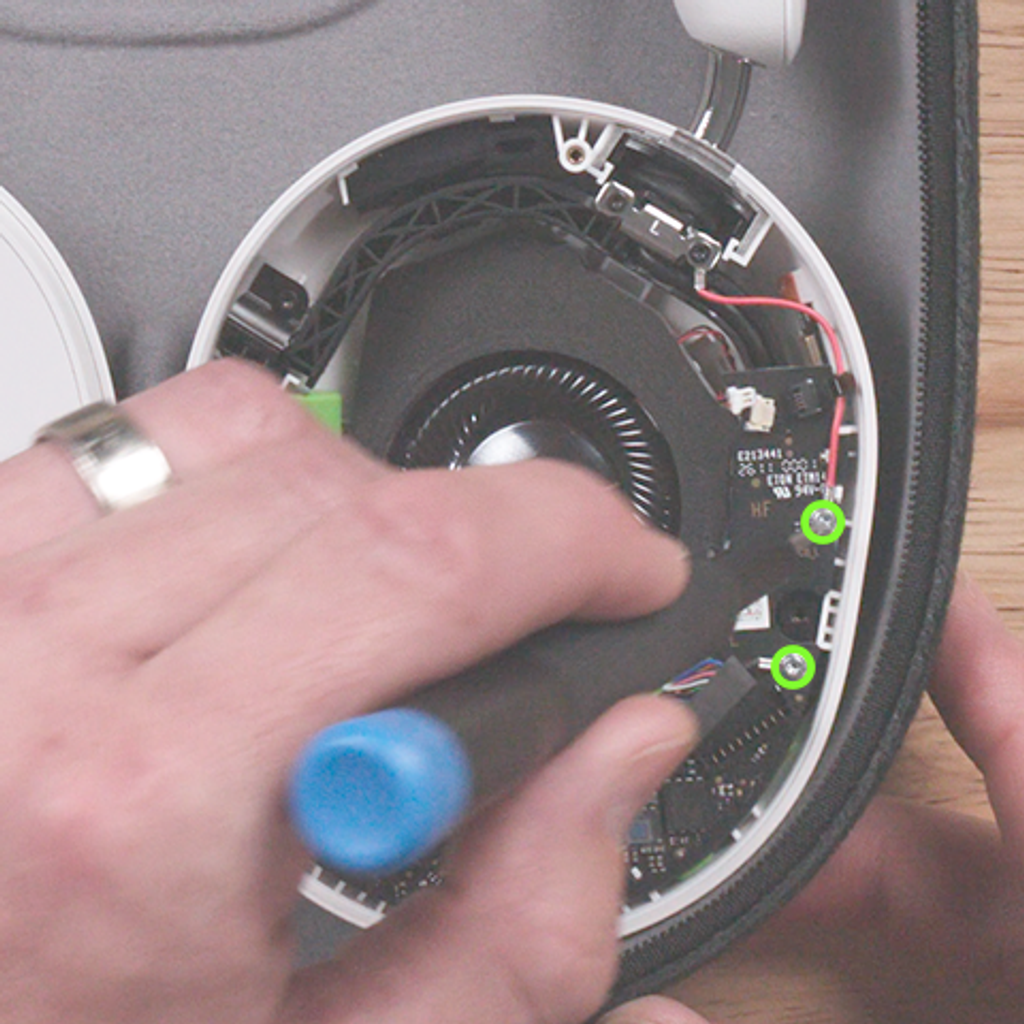

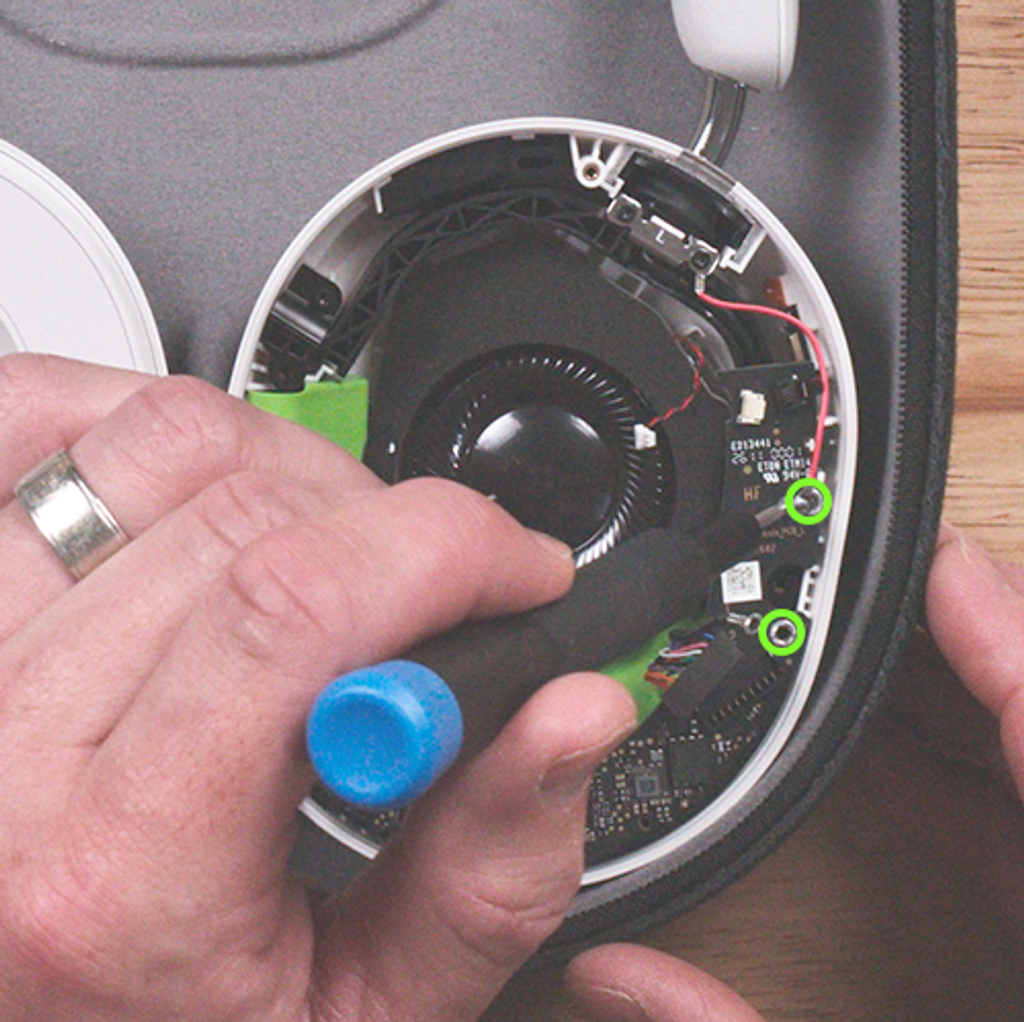

7.T5トルクスドライバーを使って銀色のネジ2本を外し、基板を取り外します。

ネジがトランスデューサーの上に落ちないよう、十分注意してください。

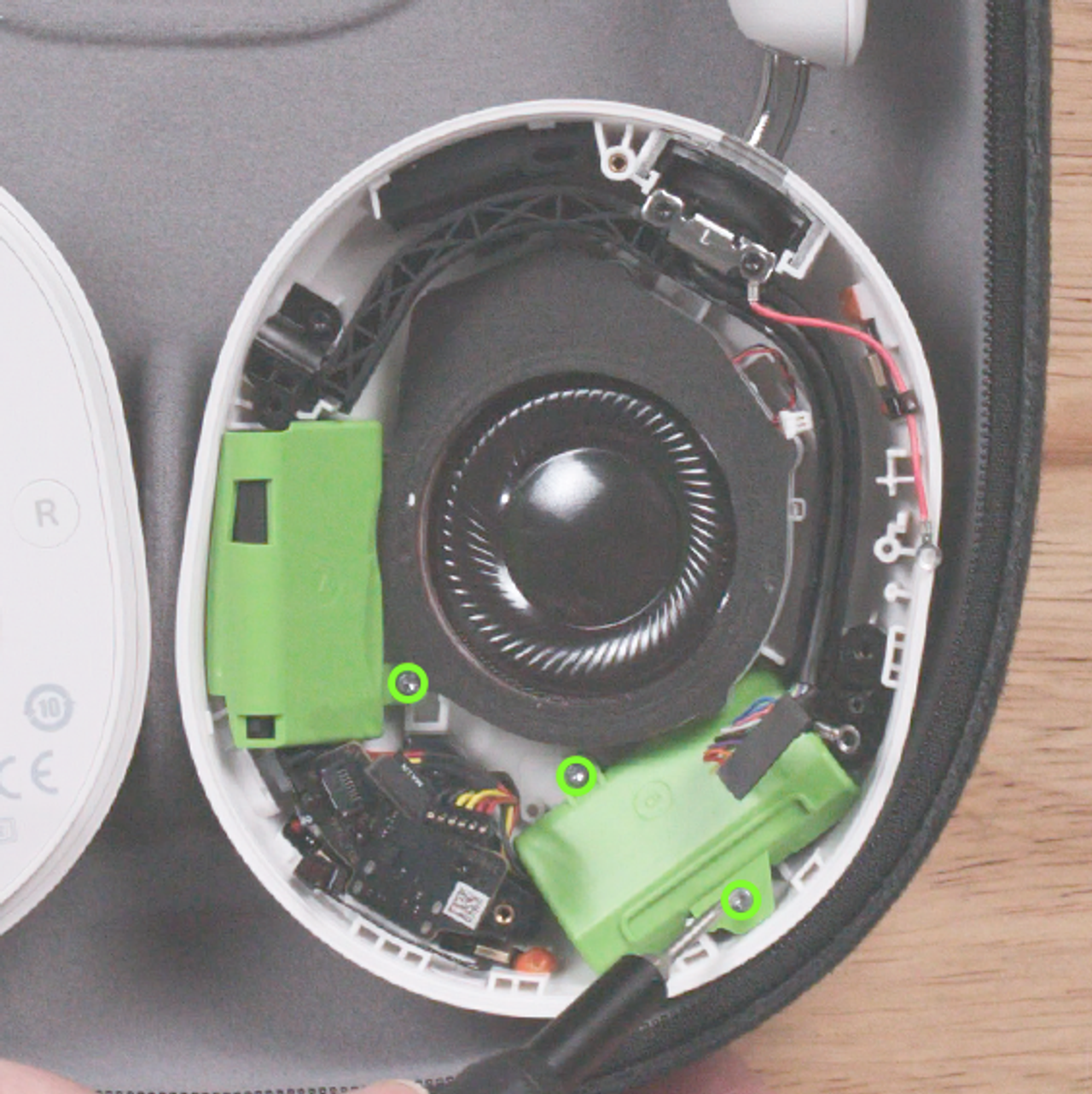

8.T5トルクスドライバーを使って銀色のネジ3本を外し、バッテリーを引き抜きます。

ネジがトランスデューサーの上に落ちないよう、十分注意してください。

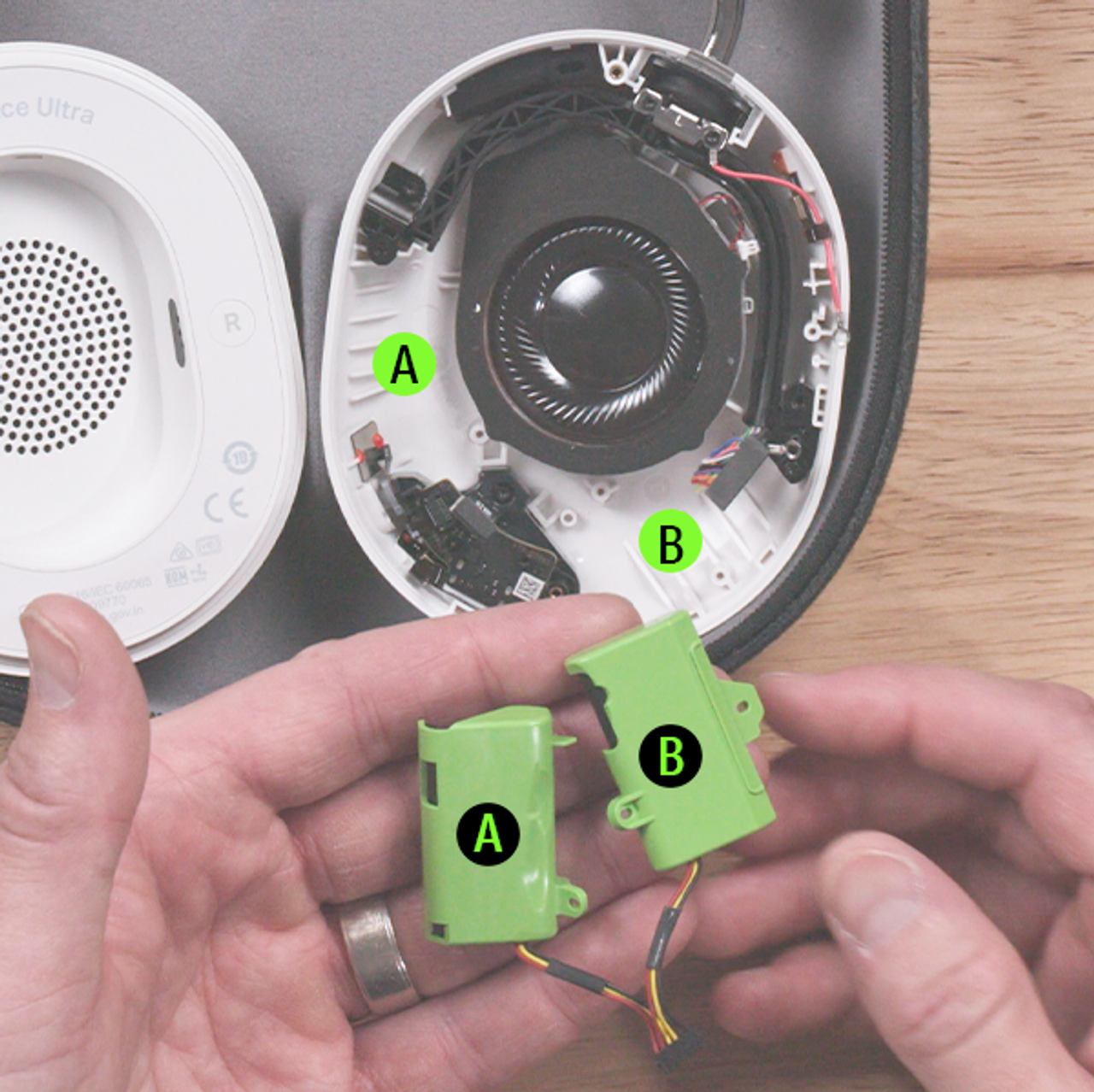

9. 新しいバッテリーをAとBの位置に合わせて取り付け、3本の銀色のネジとT5トルクスドライバーで固定します。

10. 基板を元に戻し、2本の銀色のネジとT5トルクスドライバーで固定します。

ケーブルが基板の下に挟まっていないことを確認してください。

11.5つのコネクターを慎重に再接続します。

コネクターを傷つけないよう、プラスチック製のスパッジャーを使用してください。

A：押し込む

B：差し込む

C：押し込む

D：差し込む

E：差し込む

コネクターBとEのラッチが閉じていることを確認してください。

12.バッテリーコネクターを慎重に押し込んで再接続します。

コネクターを損傷しないよう、プラスチック製のスパッジャーを使用してください。

13.スピーカープレートのコネクターを回路基板に慎重にスライドさせて接続し直してください。コネクターのラッチが閉じていることを確認してください。

コネクターを損傷しないよう、プラスチック製のスパッジャーを使用してください。

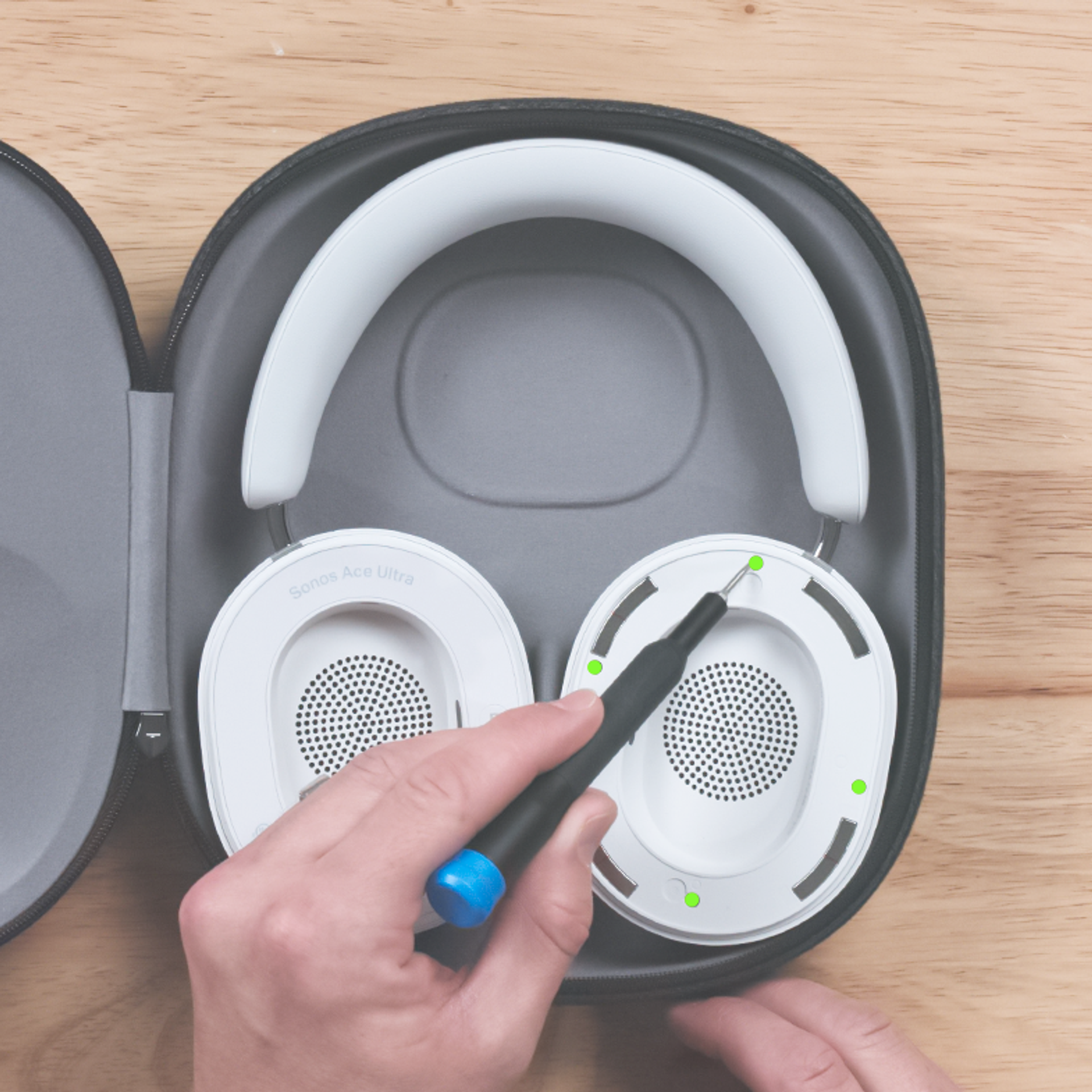

14.ドライバープレートを4本のネジ（下記の緑色で示されています）とT5トルクスドライバーで取り付けてください。

15.下記のハイライトされた面が清潔で、残留物がないことを確認してください。

新しい粘着ラベルをスピーカープレートに貼り付け、しっかりと位置を合わせてください。

16. イヤークッションをイヤーカップに戻してください。

17.ヘッドホンの電源を入れ、音楽を再生したりノイズキャンセリングモードを切り替えたりして、正常に動作することを確認してください。

ヘッドホンが期待通りに動作しない場合は、この手順を繰り返すか、専門のサポート提供者にご相談ください。

18.古いバッテリーをリサイクルしてください。

バッテリーは、認定された 電子リサイクル施設に持ち込んでリサイクルできます。
